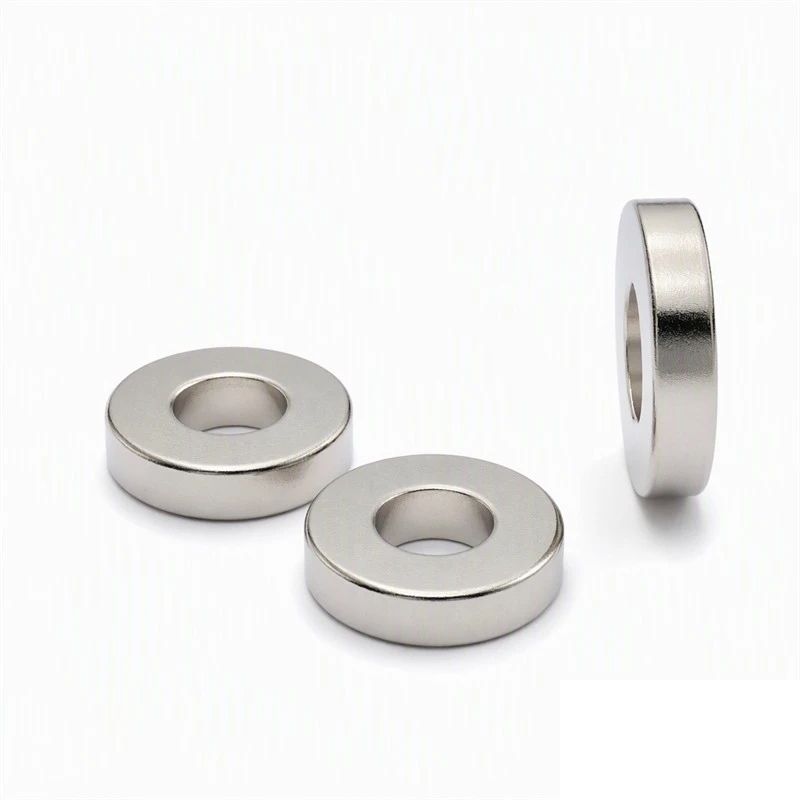

ネオジムリング磁石
ネオジム リング磁石は、シャフト、留め具、その他のコンポーネントの周囲に取り付けるための中央穴を備えた焼結 NdFeB 永久磁石です。コンパクトなリング設計により、センサー、位置決め装置、工業用磁気アセンブリに適しています。
当社は、外径 10mm × 内径 6mm × 3mm 仕様を含む、さまざまなサイズと磁性グレードのネオジム リング磁石を製造しています。さまざまなアプリケーション要件を満たすために、カスタム寸法、コーティング、磁化オプションが利用可能です。
製品説明
当社の外径 10 mm x 内径 6 mm x 3 mm のネオジム リング磁石は、外径 10 mm、内径 6 mm、厚さ 3 mm の焼結 NdFeB から作られています。 6 mm の中心穴は 2 mm の半径方向の壁を残し、シャフト、留め具、またはセンサー コンポーネントのためのクリアランスを提供します。
これらの磁石は、Ni-Cu-Ni メッキと標準的な軸方向磁化を特徴としており、2 つの平坦なリング面に磁極が付いています。中央に開口部が必要なコンパクトなアセンブリに適しています。
ネオジムリング磁石仕様
| 仕様 | 詳細 |
|---|---|
| 外径 (OD) | 10 mm |
| 内径 (ID) | 6 mm |
| 厚さ | 3 mm |
| 半径方向の壁の厚さ | 2 mm |
| 材料 | 焼結ネオジム鉄B |
| ニッケル酸ニッケル | |
| 標準着磁 | 軸方向 |
| カスタムオプション | グレード、寸法、コーティング、着磁 |
アプリケーションと磁化オプション
これらの小さなネオジム リング磁石は、シャフトに取り付けられたコンポーネント、センサー、位置決めデバイス、およびコンパクトな磁気アセンブリに使用されます。中央の穴により、磁石をシャフトの周りに取り付けたり、他のコンポーネント用のスペースを残したりすることができます。
アキシャル着磁は、平面上に磁極が必要なアプリケーションの標準オプションです。必要な磁界パターンと製造の実現可能性に応じて、特定のセンサーとエンコーダーの設計では、直径方向または多極磁化が考慮される場合があります。
カスタムネオジムリング磁石
自社生産設備を有するメーカーとして、外径、内径、厚さ、グレード、コーティングの異なるネオジムリング磁石の生産が可能です。
正確な位置合わせが必要な用途では、顧客の図面に従って穴の同心度と寸法公差を指定できます。
必要な外径、内径、厚さ、磁性グレード、磁化方向、使用温度、注文数量をお知らせください。
お見積りをご希望の場合は、図面を添えてお問い合わせください。
