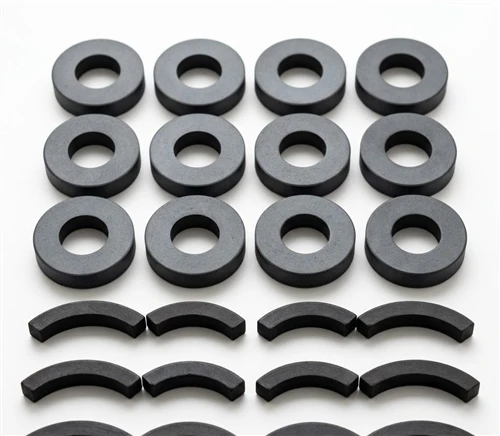

フェライト リングとアーク磁石: モーターの需要、コストの利点、市場の見通し

モーターとポンプ用のフェライト リングとアーク磁石

フェライトリングとアーク磁石決して当社の注文帳から離れることはありません。家庭用循環ポンプ、洗濯機の駆動装置、レンジフード、浴室の排気ファン、小型給水ポンプなど、これらのほぼすべてがフェライト アーク セグメントのリング上で動作しており、ポンプや家電メーカーがより効率的なモーター設計に移行するにつれて、その体積は増加し続けています。私たちは、ほとんどのショップが 1 年間で行うよりも多くの部品を 1 か月でプレスし、その組み合わせはより薄く、より高精度のアークへと移行し続けています。

フェライト磁石の特性とモーター設計の考慮事項

フェライトは価格だけでなく、これらのモーターにとって自然な選択です。材質はセラミックで錆びないため、メッキを施す必要がなく、ポンプ周囲の湿った、時には蒸気を含んだ空気にも保護なしで耐えられます。原材料は酸化鉄にストロンチウムまたは炭酸バリウムを加えたもので、レアアースは含まれていないため、価格はNdPr市場の変動に追随しません。すべてのモーター設計者が早い段階で学習する動作が 1 つあります。それは、フェライトの保磁力が寒い天候で低下することです。 1 月に暖房のない部屋で始動した冷蔵庫のコンプレッサーまたは屋外ポンプでは、7 月よりも弱い磁石が検出されるため、設計ではその朝の減磁曲線に十分なマージンを残しておく必要があります。エネルギー積は、焼結ネオジム (NdFeB) の場合は 35 MGOe 以上であるのに対し、Y30 クラスの材料では 3 ～ 4 MGOe 付近にあるため、セグメントの形状と極数がより多くの役割を果たさなければなりません。

フェライトアーク磁石の製造と品質管理

当社の典型的なウォーター ポンプ セットは、半径方向に磁化された Y30 または Y30BH クラスの円弧セグメントのリングです。小型家庭用ポンプの場合は 2 極、大型のフレームの場合は極ペアごとに 4 つまたは 6 つのセグメントです。自動車では、冷却ファン モーターからセンサーやアクチュエーターまで、低エネルギー製品に耐えながらも長年にわたる温度サイクルにわたる安定した動作が要求される別のレイヤーが追加されます。良好なセグメントと限界のあるセグメントを区別するものは、図面上では目に見えません。円弧は、研削後にその弦、厚さ、同心度を厳しい制限内に維持する必要があります。そうでない場合、設計者が計算したエアギャップは紙の上にのみ存在します。

見積もりを比較する際に役立つ習慣は、1 個あたりの価格ではなく磁気エネルギーの単位あたりのコストを比較し、各入札者に焼成バッチごとの磁気モーメントをどのようにサンプリングするかを尋ねることです。テスト済みの数値と不合格率を回答するサプライヤーは、あなたが望むプロセスを実行しています。抽選で学年名を答えた人は、部品ではなくプリントを販売します。私たちは、まさにこのような形で始まった交換注文を見積もってきました。つまり、バッチの漂流、現場から戻ってきた騒音ポンプ、損傷後に購入者がテスト証明書を読むというものです。 Y20 ～ Y35 グレードのフェライト リングおよびアーク磁石は、リング、アーク、ブロック、射出成形の形式で毎日生産されています。市場の見通しについては、この秋に我々が入手したレポートによると、このセグメントは2033年まで年間約6.8パーセントで安定した成長軌道に乗るとされており、弊社の注文簿の出荷スケジュールでも同様のことが記載されている。
